Shimms

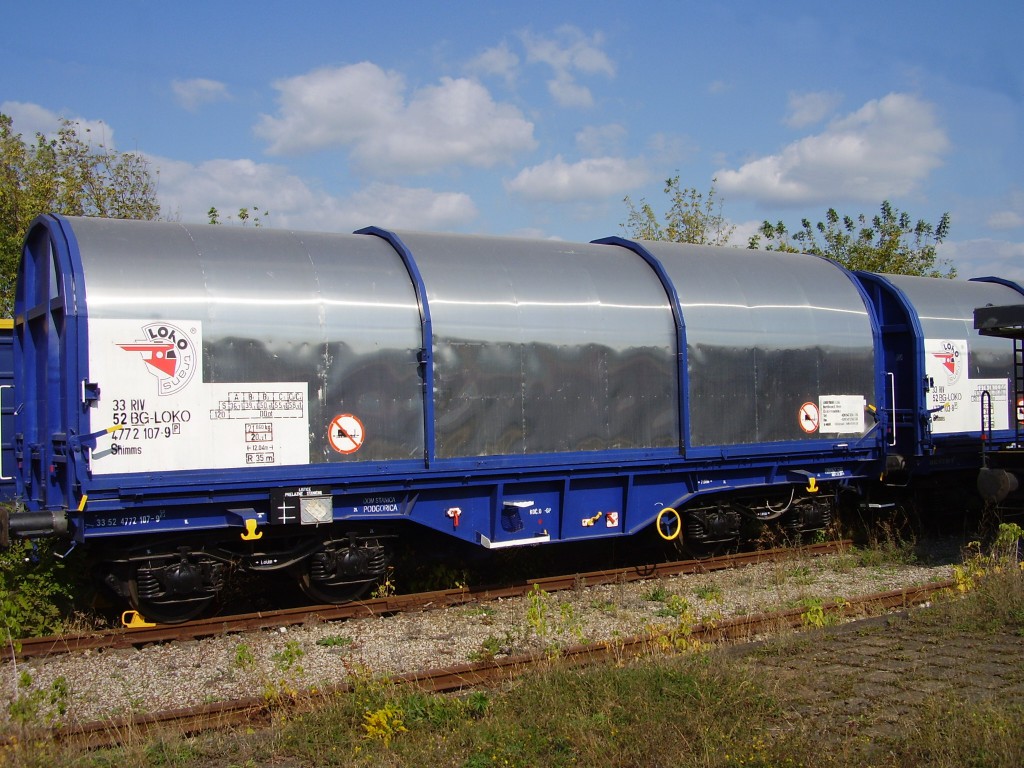

Čtyřnápravový speciální nákladní vůz krytý třídílnou posuvnou skříní určený k přepravě svitků plechů, které musí být při přepravě chráněny před deštěm, sněhem a povětrnostními vlivy.

Nakládka i vykládka vozu se provádí pomocí jeřábu. Manipulace s posuvnou skříní se provádí ručně odsouváním dílů k jedné nebo druhé straně.

Základní technické údaje

 Podvozky   Y 25 Cs s odpruženými kluznicemi
 Dvojkolí  vzor 409/20 t max. průměr 920 mm
 Nárazníky   105 A 30 kJ
 Zatížení na nápravu  20 t
 Hmotnost vozu  21.800 kg
 Délka přes nárazníky    12.040 mm
 Vzdálenost otočných čepů  7 000 mm
 Šířka vozu  3.144 mm
 Výška vozu  4.220 mm
 Brzda MH nebo O-GP 16“
 Rozvaděč MH3f HBG 310/200
 Způsob ložení svitků plechů

Zátěžová tabulka

  A B1 B2 C1 C3 C4
S 34,0 50,0 58,0 55,2 58,2
120 0,0
