Faccs

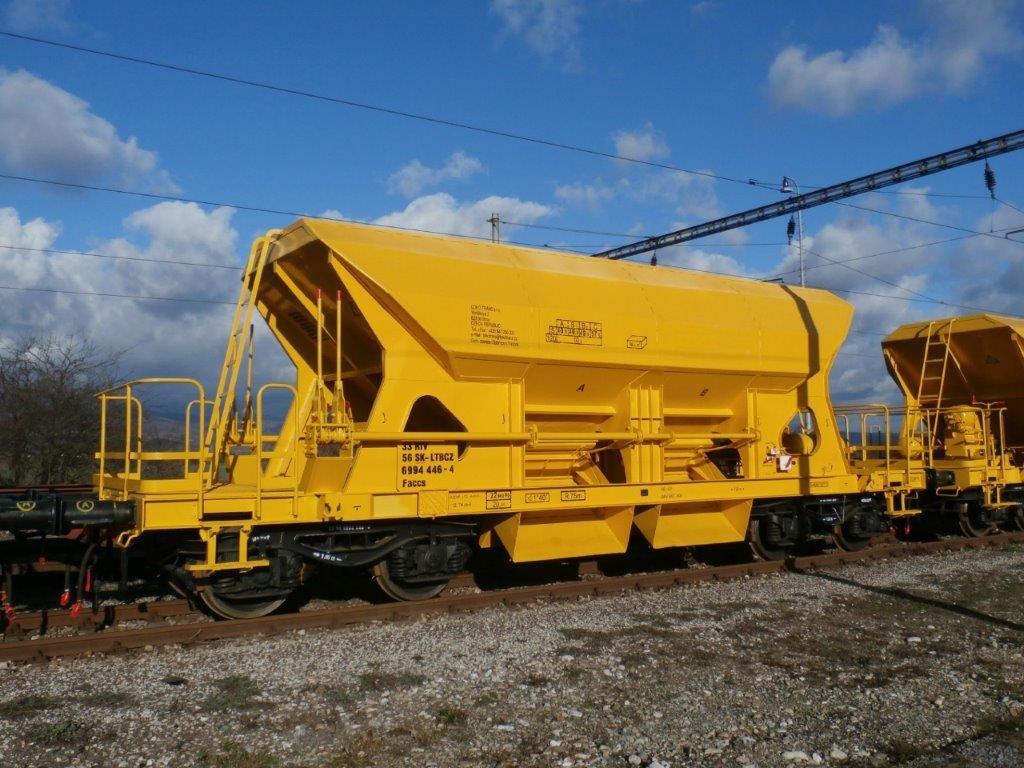

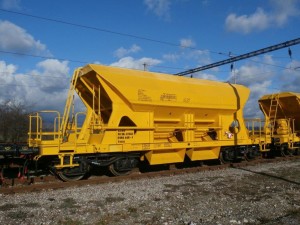

Čtyřnápravový výsypný nákladní vůz určený k přepravě sypkých komodit, zejména štěrku, písku, kamení, uhlí apod.. Vůz je vybaven 4 ks mechanicky ovládanými klapkami s možností sypání mezi i vně kolejí.

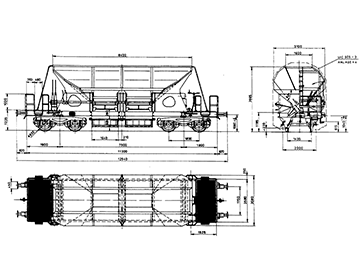

Základní technické údaje

 Podvozky  Y 25 Cs s odpruženými kluznicemi
 Dvojkolí  vzor 409/20 t max. průměr 920 mm
 Nárazníky  105 A 30 kJ nebo 590 kN
 Zatížení na nápravu 20 t
 Hmotnost vozu  22.250 kg
Délka přes nárazníky    12.740 mm
 Délka násypného otvoru 8.400 mm
 Šířka vozu 3.100 mm
 Šířka násypného otvoru 1.600 mm
 Výška vozu  4.000 mm
 Výška výsypek od TK 380 mm
 Vzdálenost otočných čepů 7.500 mm
 Ložný objem    38 m3
 Brzda   KE-GP / DK-GP, Rozvaděč KE 2Al Sl / DAKO

Zátěžová tabulka



A

B1

B2

C

S

40,5

46,5

48,5

56,5

120

00,0
